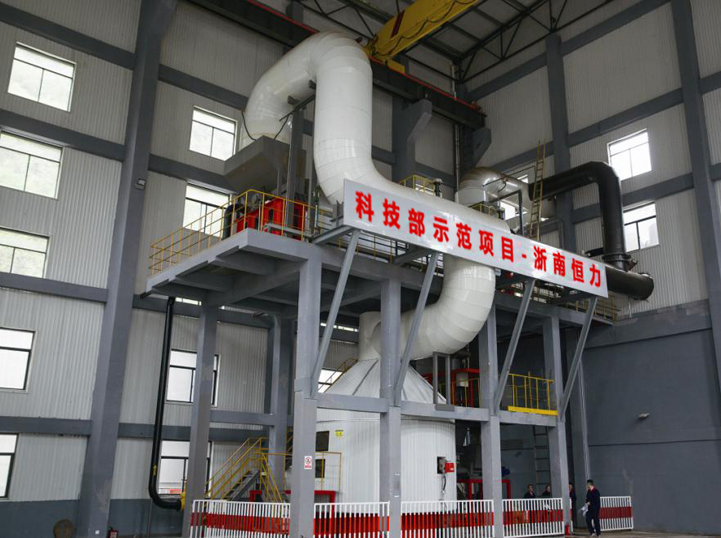

立式清潔焚燒爐裝置現場照片:
立式清潔焚燒爐裝置:
VERTICAL CLEANING INCINERATOR

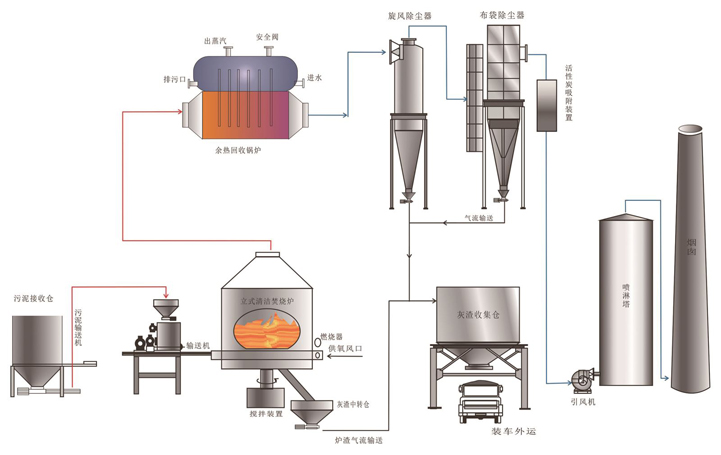

1.含水率≤45%的污泥,進入污泥儲存?zhèn)}暫存;
2.儲存?zhèn)}里的污泥通過輸送機均勻定量的將污泥送入立式清潔焚燒爐進行焚燒處理,焚燒后形成的炭化物在燃燒過程中逐漸向立式清潔焚燒爐中心移動,徹底完成焚燒的灰渣經由多孔管吹出的空氣得到冷卻,最終從處于中心部位的灰渣排出口排出;
3.焚燒產生的灰渣集中至灰渣收集倉,裝車外運進行綜合利用;
4.焚燒產生的熱量隨熱煙氣經蒸汽鍋爐收集蒸汽,外輸供用戶使用或外賣。由蒸汽鍋爐排出的尾氣,經尾氣處理系統清潔凈化后,達標排放。
立式清潔焚燒系統優點:
立式清潔焚燒爐系統(從冷風進口到熱風出口以及從濕料進口到灰渣出口止):包括“進料裝置,立式清潔焚燒爐,鼓風機,出渣系統,輔助燃燒器,動力裝置”等組成;

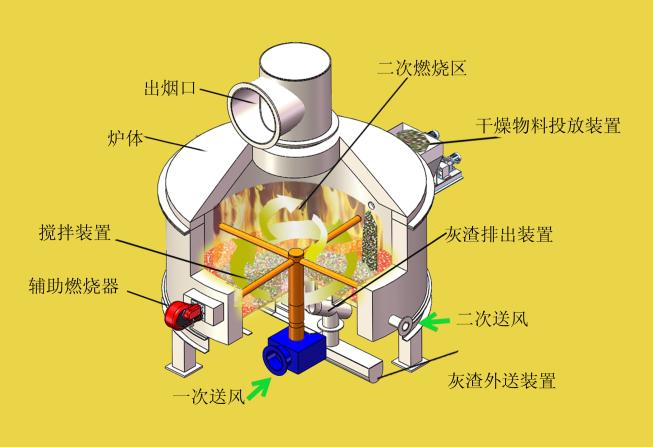

立式清潔焚燒爐是圓筒狀一段式固定型焚燒爐,在爐內安裝有攪拌裝置。在機器運轉中,攪拌裝置做水平旋轉運動的同時,有空氣從攪拌臂上的通氣孔中吹出。另外,在沿著爐壁切線方向,設置有回旋氣體吹進口,從而使?fàn)t內的燃燒火焰形成旋轉回流火焰狀。旋轉回流的燃燒火焰,加上攪拌裝置的效果,使得爐內溫度保持均勻穩定。所以在爐內全方位對被焚燒物質產生強大的輻射和對流作用,由此進一步提高燃燒能力和效果,節約能源,具有以下特點:
(1)本設備可同時焚燒不同類型的低品位熱值固體廢物,對焚燒物適應性強;
(2)焚燒物料旋轉攪拌前進,三種傳熱方式并存一爐,熱利用率較高;
(3)傳動機理簡單,傳動機構在爐外殼,設備維修簡單;
(4)對焚燒物形狀、含水率要求不高;
(5)立爐內長達近1小時的停留時間和 800℃以上的高溫,使污泥完全燃盡;立式清潔焚燒爐腔體容積大,具有二燃室的作用,氣體混合使得煙氣中未完全燃燒物完全燃燒達到有害成分分解所需的高溫 ,高溫區煙氣總停留時間為≥2 秒,使有害成分廢渣焚盡燒透。
(6)良好的密封措施和爐膛微負壓,保證有害氣體不外泄;
(7)設備運轉率高,年運轉率一般可達 95%以上,操作維護方便。
